Info-Sys РГ4GPoE IP54

Под заказ
руб.
Устройство предназначено для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Passive PoE, Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.

По сравнению с другими аналогичными устройствами данное изделие обладает следующими преимуществами:

Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше, чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.
Принцип работы
В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Подключение грозозащиты РГ4-PoE:

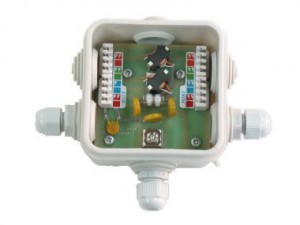

Для монтажа устройства необходимо вынуть печатную плату из монтажной коробки, открутив 4 фиксирующих шурупа. Вынуть плату будет легко, если перед этим удалить из коробки все сальники. Под платой находятся места для крепежных шурупов. Межцентровое расстояние крепежных отверстий 45 мм. После закрепления коробки плата устанавливается на место, затем устанавливаются сальники. Защищаемый кабель и присоединительный шнур для оборудования вводятся в устройство через правый и левый по рисунку сальники. Разделанные концы витых пар заделываются в коннектор LSA специально предназначенным для этого инструментом в соответствии с цветной этикеткой. Разделка кабеля должна выполняться по правилам монтажа сетей Категории 5.

С точки зрения схемотехники порты абсолютно идентичны, поэтому нет никакой разницы с какой стороны будет подключено оборудование, а с какой кабель.

Подключение к защитному заземлению должно выполняться в соответствии с требованиями "Правил устройства электроустановок потребителей" (ПУЭ), а также других документов, регламентирующих требования к заземляющим устройствам и заземляющим проводникам. Способ соединения должен обеспечивать надежный, стабильный во времени контакт. Проводник защитного заземления вводится в устройство через нижний по рисунку сальник и зажимается под квадратную шайбу клеммы заземления. Для надежной фиксации провода рекомендуется обвести проводник вокруг винта клеммы на угол не менее 180 градусов.

ВНИМАНИЕ !!! Эксплуатация устройства при отключенном проводнике защитного заземления ЗАПРЕЩЕНА.

Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.

Характеристики РГ4-GPoE IP54
Подключение кабеля Коннектор LSA
Подключение оборудования Коннектор LSA
Защищаемые проводники 1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот 5 - 95 МГц < 0,4 дБ
Возвратные потери на частоте:
10 МГц < 30 дБ
50 МГц < 20 дБ
90 МГц < 15 дБ
Переходное затухание между каналами на частоте 90 МГц > 30 ДБ
Уровень ограничения напряжения дифференциальной помехи
на сигнальных парах 1-2, 3-6 < ±2,5 В
Уровень ограничения напряжения синфазной помехи
относительно потенциала «ЗЕМЛИ»* 250 В (AC)
350 В (DC)
Время срабатывания дифференциальной защиты < 10 нс
Максимальный отводимый импульсный ток (импульс 8/20 мкС) < 5 КА
Разброс параметров по каналам < 10%
Размеры (без заземляющего провода и соединительного кабеля) 75x73x40 мм
Вес 90 гр
