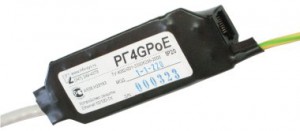

Info-Sys РГ4GPoE
Под заказ

руб.
Предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента.
Устройство с одной стороны оснащено разъёмом 8P8C (RJ-45), с другой стороны идёт витая пара с коннектором 8P8C (RJ-45) на конце. Длина витой пары 425 мм, длина кабеля заземления 475 мм.
По сравнению с другими аналогичными устройствами данное изделие обладает следующими преимуществами:
Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.
ПРИНЦИП РАБОТЫ
В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.
Подключение кабеля Розетка RJ-45
Подключение оборудования Вилка RJ-45
Защищаемые проводники 1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот 5 - 95 МГц < 0,4 дБ
Возвратные потери на частоте:
10 МГц < 30 дБ
50 МГц < 20 дБ
90 МГц < 15 дБ
Переходное затухание между каналами на частоте 90 МГц > 30 ДБ
Уровень ограничения напряжения дифференциальной помехи
на сигнальных парах 1-2, 3-6 < ±2,5 В
Уровень ограничения напряжения синфазной помехи
относительно потенциала «ЗЕМЛИ»* 250 В (AC)
350 В (DC)
Время срабатывания дифференциальной защиты < 10 нс
Максимальный отводимый импульсный ток (импульс 8/20 мкС) < 5 КА
Разброс параметров по каналам < 10%
Размеры (без заземляющего провода и соединительного кабеля) 33x83x14 мм
Вес 90 гр
Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента.
Устройство с одной стороны оснащено разъёмом 8P8C (RJ-45), с другой стороны идёт витая пара с коннектором 8P8C (RJ-45) на конце. Длина витой пары 425 мм, длина кабеля заземления 475 мм.
По сравнению с другими аналогичными устройствами данное изделие обладает следующими преимуществами:
Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.
ПРИНЦИП РАБОТЫ
В основе работы устройства лежит принцип отвода опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.
Подключение кабеля Розетка RJ-45
Подключение оборудования Вилка RJ-45
Защищаемые проводники 1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот 5 - 95 МГц < 0,4 дБ
Возвратные потери на частоте:
10 МГц < 30 дБ
50 МГц < 20 дБ
90 МГц < 15 дБ
Переходное затухание между каналами на частоте 90 МГц > 30 ДБ
Уровень ограничения напряжения дифференциальной помехи
на сигнальных парах 1-2, 3-6 < ±2,5 В
Уровень ограничения напряжения синфазной помехи
относительно потенциала «ЗЕМЛИ»* 250 В (AC)
350 В (DC)
Время срабатывания дифференциальной защиты < 10 нс
Максимальный отводимый импульсный ток (импульс 8/20 мкС) < 5 КА
Разброс параметров по каналам < 10%
Размеры (без заземляющего провода и соединительного кабеля) 33x83x14 мм
Вес 90 гр
